راهنمای انتخاب اینسرت تراشکاری؛ چگونه اینسرت مناسب انتخاب کنیم؟
انتخاب اینسرت تراشکاری مناسب فقط به انتخاب یک شکل یا برند خاص محدود نمیشود. جنس قطعه کار، نوع عملیات، گرید، هندسه، شعاع نوک، سرعت برش، پیشروی و شرایط دستگاه همگی در عملکرد نهایی ابزار تأثیر دارند. اگر قصد خرید اینسرت دارید، ابتدا مشخص کنید چه متریالی را تراشکاری میکنید و عملیات شما خشنتراشی است یا پرداختکاری. سپس بر اساس این اطلاعات، شکل، گرید و هندسه مناسب را انتخاب کنید.
راهنمای انتخاب اینسرت تراشکاری؛ چگونه اینسرت مناسب انتخاب کنیم؟
انتخاب اینسرت تراشکاری مناسب یکی از مهمترین عوامل در کیفیت، سرعت و هزینه عملیات ماشینکاری است. استفاده از اینسرت نامناسب میتواند باعث کاهش عمر ابزار، خراب شدن سطح قطعه، افزایش لرزش، شکستن اینسرت و حتی آسیب به قطعه کار یا دستگاه تراش شود.
اما با توجه به تنوع بالای اینسرتهای تراشکاری، انتخاب مدل مناسب همیشه ساده نیست. شکل اینسرت، جنس و گرید، زاویه برش، نوع عملیات، جنس قطعه کار و شرایط ماشینکاری همگی در انتخاب ابزار مناسب تأثیر دارند.
در این راهنما بررسی میکنیم که چگونه اینسرت تراشکاری مناسب را انتخاب کنیم و هنگام خرید به چه نکاتی توجه داشته باشیم.
اینسرت تراشکاری چیست؟
اینسرت تراشکاری یا الماس تراشکاری قطعهای قابل تعویض است که روی هلدر یا ابزارگیر دستگاه تراش نصب میشود و وظیفه برداشتن براده از سطح قطعه کار را بر عهده دارد.
اینسرتها معمولاً از کارباید (Carbide) ساخته میشوند و بسته به جنس، گرید و هندسه خود برای ماشینکاری موادی مانند فولاد، استیل، چدن، آلومینیوم و آلیاژهای مختلف مورد استفاده قرار میگیرند.
یکی از مزیتهای اصلی اینسرت نسبت به ابزارهای سنتی این است که پس از کند شدن یا آسیب دیدن لبه برش، معمولاً نیازی به تعویض کل ابزار نیست و میتوان اینسرت را تعویض یا در صورت چندلبه بودن، لبه دیگری از آن را استفاده کرد.
---
برای انتخاب اینسرت تراشکاری چه عواملی مهم هستند؟
برای انتخاب اینسرت مناسب، نباید فقط به شکل یا قیمت آن توجه کرد. چند عامل اصلی باید همزمان بررسی شوند.
۱. جنس قطعه کار
اولین و مهمترین عامل، جنس قطعهای است که قرار است تراشکاری شود.
برای مثال، اینسرتی که برای آلومینیوم طراحی شده ممکن است برای تراشکاری فولاد عملکرد مناسبی نداشته باشد.
به طور کلی باید مشخص کنیم قطعه از چه جنسی ساخته شده است:
- فولاد
- فولاد ضدزنگ یا استیل
- چدن
- آلومینیوم
- مس و آلیاژهای مس
- آلیاژهای مقاوم به حرارت
- مواد سختشده
گرید و هندسه اینسرت باید متناسب با جنس قطعه انتخاب شود.
---
۲. نوع عملیات تراشکاری
عامل مهم بعدی، نوع کاری است که با اینسرت انجام میدهیم.
آیا هدف ما خشنتراشی است یا پرداختکاری؟
خشنتراشی
در خشنتراشی مقدار بیشتری از متریال در هر مرحله برداشته میشود. بنابراین اینسرت باید بتواند فشار و نیروی برش بیشتری را تحمل کند.
در این شرایط معمولاً مقاومت لبه برش و استحکام اینسرت اهمیت بیشتری دارد.
پرداختکاری
در پرداختکاری هدف اصلی رسیدن به سطحی صافتر و ابعاد دقیقتر است.
در این مرحله هندسه لبه برش، شعاع نوک اینسرت، سرعت برش و میزان پیشروی اهمیت زیادی دارند.
بنابراین اینسرت مناسب پرداختکاری الزاماً بهترین انتخاب برای خشنتراشی نیست.
---

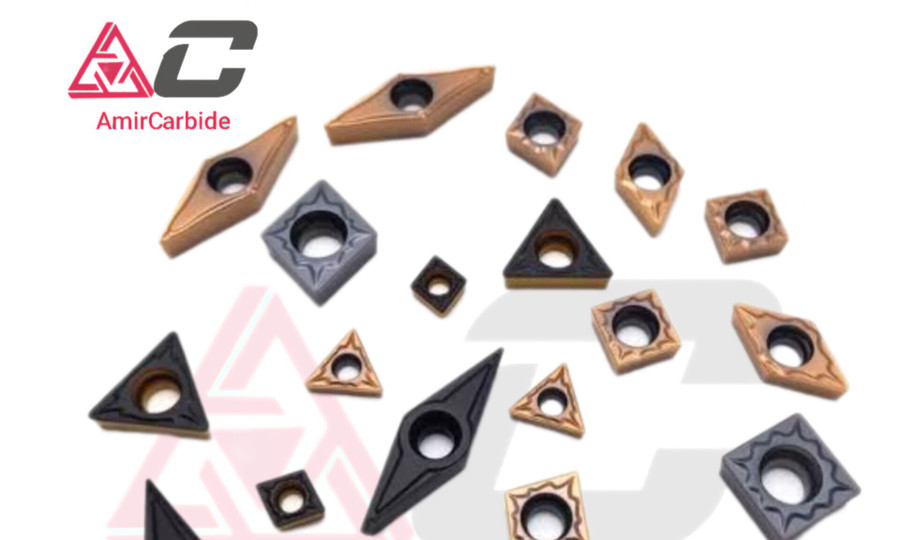

۳. شکل اینسرت تراشکاری
اینسرتها در شکلهای مختلفی تولید میشوند و هر شکل برای شرایط خاصی مناسب است.
از نمونههای رایج میتوان به موارد زیر اشاره کرد:
- CNMG
- SNMG
- DNMG
- TNMG
- VNMG
- WNMG
شکل اینسرت روی استحکام لبه، دسترسی به قسمتهای مختلف قطعه و نوع عملیات تراشکاری تأثیر دارد.
برای مثال، اینسرتهای چهارگوش یا چندلبه میتوانند استحکام مناسبی برای برخی عملیات خشنتراشی فراهم کنند، در حالی که برخی هندسههای دیگر برای دسترسی بهتر به گوشهها و عملیات پرداخت مناسبتر هستند.
---
۴. گرید اینسرت چیست؟
یکی از مواردی که هنگام خرید اینسرت باید به آن توجه کرد، Grade یا گرید اینسرت است.
گرید در واقع مشخصکننده ویژگیهای ماده ابزار و محدوده کاربرد آن است و انتخاب آن باید با توجه به جنس قطعه و شرایط ماشینکاری انجام شود.
برای مثال، گرید مناسب برای فولاد لزوماً برای آلومینیوم بهترین گزینه نیست.
در انتخاب گرید باید موارد زیر را در نظر گرفت:
- جنس قطعه کار
- سختی قطعه
- سرعت برش
- میزان پیشروی
- عمق برش
- پیوسته یا منقطع بودن برش
- وجود یا عدم وجود لرزش
- استفاده از خنککاری
---
۵. حروف P، M، K، N، S و H در اینسرتها چه معنایی دارند؟
برای دستهبندی مواد قابل ماشینکاری، در استانداردهای ابزار برش از گروههای مختلفی استفاده میشود.
به صورت کلی:
P: فولادها
M: فولادهای زنگنزن و استیل
K: چدن
N: فلزات غیرآهنی مانند آلومینیوم
S: سوپرآلیاژها و آلیاژهای مقاوم به حرارت
H: مواد سختشده
البته انتخاب نهایی فقط بر اساس حرف گروه انجام نمیشود و باید گرید و هندسه دقیق اینسرت نیز بررسی شود.
---
۶. شعاع نوک اینسرت چه تأثیری دارد؟
شعاع نوک اینسرت یا Nose Radius یکی دیگر از مشخصات مهم است.
شعاع بزرگتر معمولاً میتواند استحکام بیشتری در نوک ابزار ایجاد کند و در شرایط مناسب کیفیت سطح خوبی ارائه دهد، اما در مقابل ممکن است نیروی برش را افزایش دهد و در دستگاه یا قطعهای که پایداری کافی ندارد، باعث لرزش شود.
شعاعهای کوچکتر معمولاً برای شرایطی که به نیروی برش کمتر یا دسترسی بهتر نیاز داریم کاربرد بیشتری دارند.
بنابراین انتخاب شعاع باید متناسب با:
- عمق برش
- میزان پیشروی
- استحکام دستگاه
- جنس قطعه
- کیفیت سطح موردنظر
انجام شود.
---
۷. سرعت برش و پیشروی را نادیده نگیرید
حتی بهترین اینسرت نیز اگر با پارامترهای اشتباه استفاده شود، عملکرد مناسبی نخواهد داشت.
سرعت برش، پیشروی و عمق برش باید متناسب با جنس قطعه، گرید اینسرت و شرایط دستگاه تنظیم شوند.
افزایش بیش از حد سرعت برش میتواند باعث افزایش دمای لبه برش و کاهش عمر ابزار شود.
از طرف دیگر، پیشروی نامناسب میتواند باعث ایجاد سطح نامطلوب، لرزش یا آسیب به لبه اینسرت شود.
بنابراین هنگام انتخاب اینسرت، فقط به مشخصات خود اینسرت توجه نکنید؛ شرایط واقعی ماشینکاری نیز اهمیت بسیار زیادی دارد.
---
۸. اینسرت مناسب برای فولاد چیست؟
برای تراشکاری فولاد معمولاً باید از اینسرتی استفاده شود که گرید و هندسه آن برای گروه مواد فولادی مناسب باشد.
در انتخاب اینسرت فولاد باید مشخص شود که عملیات موردنظر خشنتراشی، نیمهپرداخت یا پرداخت است.
همچنین سختی فولاد، میزان برادهبرداری و وضعیت سطح قطعه نیز اهمیت دارند.
به همین دلیل نمیتوان یک مدل اینسرت را به عنوان بهترین گزینه برای تمام انواع فولاد معرفی کرد.
---
۹. اینسرت مناسب برای استیل چیست؟
تراشکاری استیل یا فولاد زنگنزن به دلیل ویژگیهای خاص این مواد، نیازمند انتخاب صحیح گرید و هندسه ابزار است.
در بسیاری از شرایط، استفاده از اینسرت نامناسب میتواند باعث ایجاد حرارت، چسبیدن متریال به لبه برش و کاهش سریع عمر ابزار شود.
برای تراشکاری استیل باید اینسرتی انتخاب شود که مشخصاً برای گروه M و شرایط ماشینکاری موردنظر مناسب باشد.
---
۱۰. اینسرت مناسب برای آلومینیوم چیست؟
آلومینیوم نسبت به فولاد و چدن رفتار متفاوتی در ماشینکاری دارد و انتخاب اینسرت مناسب برای آن اهمیت زیادی دارد.
در تراشکاری آلومینیوم معمولاً هندسه تیز و مناسب برای فلزات غیرآهنی اهمیت زیادی دارد.
در بازار ایران نیز برخی مدلهای خاص اینسرت با عنوان اینسرت آلومینیوم تراش شناخته میشوند.
برای انتخاب صحیح باید علاوه بر جنس آلومینیوم، نوع عملیات، سرعت دستگاه و کیفیت سطح موردنظر نیز بررسی شود.
---
اشتباهات رایج هنگام خرید اینسرت تراشکاری
یکی از اشتباهات رایج این است که فقط بر اساس قیمت یا ظاهر اینسرت تصمیم بگیریم.
چند اشتباه رایج عبارتاند از:
انتخاب اینسرت بدون توجه به جنس قطعه
هر اینسرتی برای هر متریالی مناسب نیست.
انتخاب گرید اشتباه
ممکن است شکل اینسرت درست باشد اما گرید آن برای جنس قطعه یا شرایط کاری مناسب نباشد.
بیتوجهی به نوع عملیات
اینسرت مناسب خشنتراشی با اینسرت مناسب پرداختکاری تفاوت دارد.
استفاده از پارامترهای نامناسب
سرعت برش و پیشروی اشتباه میتواند حتی یک اینسرت باکیفیت را خیلی سریع خراب کند.
بیتوجهی به لرزش دستگاه
اگر دستگاه یا قطعه کار پایداری کافی نداشته باشد، انتخاب هندسه نامناسب میتواند لرزش را بیشتر کند.
---
چگونه اینسرت مناسب خود را انتخاب کنیم؟
برای یک انتخاب اصولی، این مراحل را دنبال کنید:
مرحله اول: جنس قطعه کار را مشخص کنید.
مرحله دوم: نوع عملیات را مشخص کنید؛ خشنتراشی، نیمهپرداخت یا پرداخت.
مرحله سوم: میزان عمق برش و پیشروی را مشخص کنید.
مرحله چهارم: شکل مناسب اینسرت را انتخاب کنید.
مرحله پنجم: گرید مناسب برای جنس قطعه را انتخاب کنید.
مرحله ششم: شعاع نوک و هندسه مناسب را بررسی کنید.
مرحله هفتم: سرعت برش و شرایط دستگاه را با مشخصات اینسرت تطبیق دهید.
اگر این موارد را در نظر بگیرید، احتمال انتخاب ابزار نامناسب و هزینههای ناشی از شکست یا استهلاک سریع اینسرت به شکل قابل توجهی کاهش پیدا میکند.
---
جمعبندی
انتخاب اینسرت تراشکاری مناسب فقط به انتخاب یک شکل یا برند خاص محدود نمیشود. جنس قطعه کار، نوع عملیات، گرید، هندسه، شعاع نوک، سرعت برش، پیشروی و شرایط دستگاه همگی در عملکرد نهایی ابزار تأثیر دارند.
اگر قصد خرید اینسرت دارید، ابتدا مشخص کنید چه متریالی را تراشکاری میکنید و عملیات شما خشنتراشی است یا پرداختکاری. سپس بر اساس این اطلاعات، شکل و گرید مناسب را انتخاب کنید.
در ادامه مقالات آموزشی امیرکارباید، هر کدام از این موارد را به صورت تخصصیتر بررسی خواهیم کرد؛ از جمله تفاوت انواع اینسرتهای SNMG، CNMG، DNMG و TNMG و انتخاب گرید مناسب برای فولاد، استیل، چدن و آلومینیوم.
سوالات متداول :
آیا یک اینسرت برای تمام فلزات مناسب است؟
خیر. گرید و هندسه اینسرت باید متناسب با جنس قطعه و شرایط ماشینکاری انتخاب شود.
بهترین اینسرت برای فولاد چیست؟
مدل مناسب به نوع فولاد، سختی، نوع عملیات، سرعت برش، پیشروی و شرایط دستگاه بستگی دارد و نمیتوان یک مدل را برای تمام شرایط بهترین دانست.
آیا اینسرت گرانتر همیشه بهتر است؟
خیر. مهمترین موضوع، انتخاب اینسرت متناسب با جنس قطعه و شرایط کاری است. یک اینسرت تخصصی و مناسب ممکن است بسیار بهتر از یک مدل گرانتر اما نامتناسب عمل کند.
برای آلومینیوم چه اینسرتی مناسب است؟
برای آلومینیوم معمولاً باید از اینسرتهای مناسب فلزات غیرآهنی و با هندسه مناسب استفاده کرد. انتخاب دقیق به نوع آلومینیوم و شرایط ماشینکاری بستگی دارد.
